詳細介紹

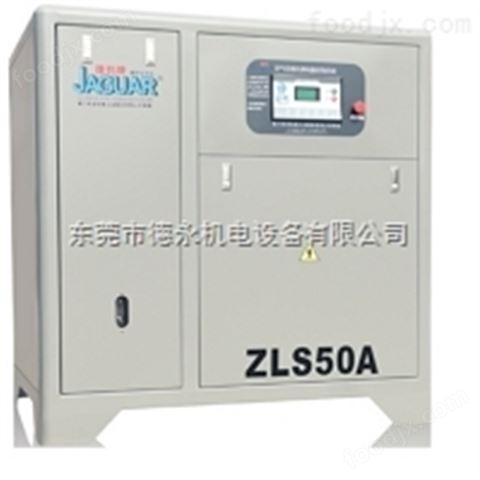

JAGUAR捷豹同軸傳動螺桿機的優點：主機與電機同軸傳動，其結構緊湊，傳動效率*，有效地提高了壓縮機的效率，消振能力強，可以有效消除主機所產生的振動和沖擊。同時具有良好的絕緣性能，運轉中無需潤滑，維護方便。
ZLS同軸系列產品參數表
型號 | MPa | ZLS05A | ZLS07A | ZLS09A | ZLS10A | ZLS15A | ZLS20A | ZLS30A | ZLS40A | ZLS50A | |||
排氣量/ 排氣壓力 m³/min | 0.7 | 0.72 | 1.13 | 1.26 | 1.46 | 1.92 | 2.64 | 3.96 | 5.23 | 6.81 | |||
0.8 | 0.63 | 0.92 | 1.08 | 1.26 | 1.82 | 2.42 | 3.72 | 5.02 | 6.52 | ||||
冷卻方式 |
| 風冷方式 | |||||||||||
排氣溫度 | ℃ | 風冷≤環境溫度+8℃ | |||||||||||
噪音 | Db(A) | 61±2 | 62±2 | 64±2 | 64±2 | 64±2 | 64±2 | 64±2 | 64±2 | 64±2 | |||
電 機 | 功率 | KW/HP | 4/5 | 5.5/7.5 | 7.5/9 | 7.5/10 | 11/15 | 15/20 | 22/30 | 30/40 | 37/50 | ||
啟動方式 | 直接啟動 | Y-△啟動 | |||||||||||
電源 | 380V/50HZ | ||||||||||||
傳動方式 | 同軸直聯 | ||||||||||||
外 形 尺 寸 | 長 | Mm | 900 | 900 | 900 | 900 | 950 | 1200 | 1350 | 1400 | 1500 | ||
寬 | Mm | 400 | 400 | 400 | 400 | 750 | 800 | 850 | 850 | 900 | |||
高 | mm | 1150 | 1150 | 1150 | 1150 | 1120 | 1160 | 1200 | 1350 | 1350 | |||
重量 | (Kg) | 200 | 210 | 210 | 220 | 300 | 360 | 400 | 550 | 650 | |||
排氣口徑 | Inch | 3/4” | 3/4” | 3/4” | 3/4” | 1” | 1” | 1-1/4” | 1 | 1/4” | |||
