高保持轉矩滾柱型減速機，機器人關節減速機，滾柱型減速機，高轉矩滾柱減速機，高保持轉矩減速機，機器人減速機，滾柱減速機，機器人關節滾柱減速機，高保持轉矩滾柱減速機，機器人滾柱型減速機，機器人關節高保持轉矩滾柱型減速機TTRAD-450E-301，高轉矩輸出，帶自鎖功能，應用于關節臂，適用于碼垛機器人、焊接機器人、搬運機器人、工業機器人及輔機等自動化機械設備。
TSUNTIEN滾柱減速機TTRAD-450E-301技術參數
| 品名： | 高保持轉矩滾柱型減速機 |
| 產地： | 中國臺灣 |
| 型號： | TTRAD-450E-301 |
| 軸傳動減速比： | 301 |
| 殼傳動減速比： | 300 |
| 額定輸出扭矩： | 5100Nm （520kgf-m） |
| 加速和制動扭矩： | 11025Nm （1125kgf-m） |
| 瞬間zui大轉矩： | 25500Nm （2600kgf-m） |
| 額定輸入轉速： | 1500rpm/min |
| zui高輸入轉速： | 2000rpm/min |
| 額定壽命： | 6000Hr |
| 油脂更換間隔： | 3000Hr |
| 傾斜剛度： | 7448Nm/arc.min |
| 扭轉剛度： | 1176Nm/arc.min |
| zui大無效行程： | ＜1.0arc.min |
| 扭轉角度偏移量： | 40arc.sec |
| 標準背隙： | ＜3.0arc.min |
| 精密背隙： | ＜1.0arc.min |
| zui大傾斜力矩： | 17640Nm （1800kgf-m） |
| 額定徑向力： | 8820Nm |
| zui大軸向推力： | 24500N |
| 凈重： | 96Kg |
1，傾斜剛度→高保持轉矩滾柱型減速機彎曲剛性代表制（軸承）。
2，扭轉剛度→高轉矩滾柱減速機彈簧常熟（空轉于齒隙）→剛性。
3，zui大傾斜力矩→機器人滾柱減速機瞬間允許zui大彎矩。
4，額定徑向力→機器人關節減速機允許彎矩（出力軸）。
5，zui大無效行程→固定滾柱型減速機輸入軸，然后向輸出軸施加轉矩（扭轉剛度）的表訂扭力值，所產生的zui大背隙。
注：電機轉速超出額定輸入轉速時，運轉噪音將會提高，請注意高轉矩滾柱型減速機減速機容許負載使用表面溫度需低于70℃。
TSUNTIEN滾柱減速機TTRAD-E系列性能特點
TSUNTIEN滾柱減速機TTRAD-E系列：
TTRAD-E系列：
此系列為TTRA-E滾柱減速機系列之加強版，多一套超精密行星齒輪機構，保持力矩更強，定位精度更高，適用于重負載的場合。
主軸承內置機構：
高保持轉矩滾柱減速機可靠性高，成本降低，安裝有壓力角球軸承，可允許彎矩大，可減少所需的零件數量，安裝方便。
二段式減速機構：
振動小，機器人滾柱減速機圓滾柱的公轉速度變慢，震動較小，能夠減小電機直結部（輸入齒輪），慣性減少。
內、外滾柱機構：
機器人關節減速機齒隙?。?arc.min），耐磨性高，噪音較低，同時多齒嚙合，穩定較高
滾動接觸機構：
高轉矩滾柱型減速機啟動效率優異，磨耗小，壽命較長，齒隙?。?arc.min），使用圓柱滾子軸承

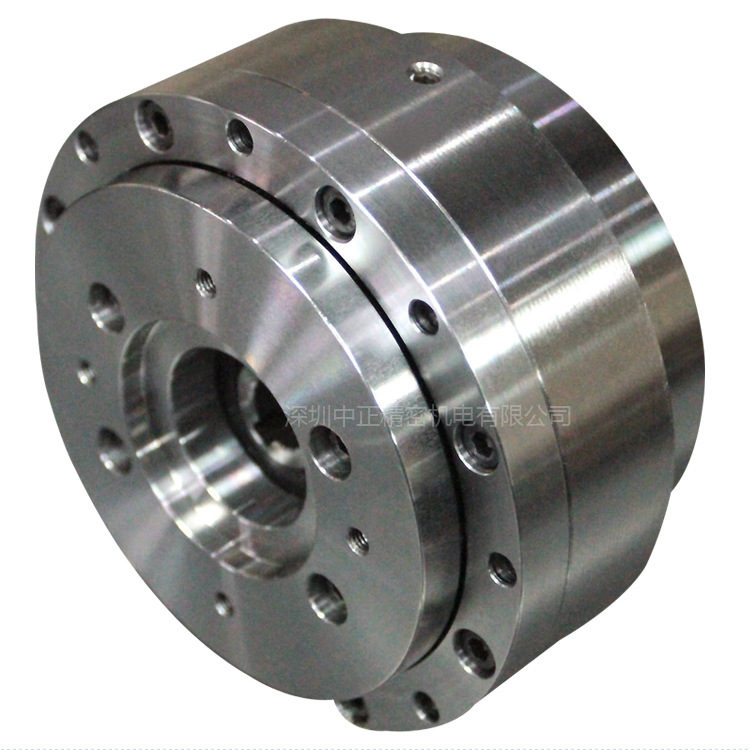

TSUNTIEN滾柱減速機TTRAD-E系列實拍圖
1990年，村田精密專于減速機的開發與制作。
1991年，研發出新型活齒傳動機構并加入于減速機內，形成滾柱減速機，并將其導入需高扭力且低背隙需求的機械中。
2011年，我們帶著20年經驗的滾柱減速機技術，加入了高精密減速機的行列。
2012年，村田精密有限公司導入了變位機、刀塔以及精密機械手臂產業的市場，評價甚佳。
獲獎&認證：
1992年榮獲德國紐倫堡世界發明獎
1993年榮獲全國發明展金頭腦獎
第五屆全國全家發明展銅牌獎
國立成功大學博士班論文標的
經濟部中小企業創新研究將
2011年通過IS0900A SGS認證
擁有美國、中國臺灣、中國、日本等多國：
ISO 9001 2008
日本商標證登錄第5547925號（日本商標）
日本實用新案登錄證第3174932（日本）
日本實用新案登錄證第3182531（日本）
TSUNTIEN滾柱減速機TTRAD-E系列機型型號
* 輸入端固定方式有：直結、上付、抱緊，可搭配各廠牌伺服電機
軸轉動機型：
TTRAD-7E-83 TTRAD-7E-103 TTRAD-7E-121 TTRAD-25E-83 TTRAD-25E-103 TTRAD-25E-123 TTRAD-25E-161 TTRAD-45E-79 TTRAD-45E-124 TTRAD-45E-181 TTRAD-45E-241 TTRAD-135E-103 TTRAD-135E-123 TTRAD-135E-161 TTRAD-135E-201 TTRAD-165E-103 TTRAD-165E-121 TTRAD-165E-161 TTRAD-165E-201 TTRAD-165E-241 TTRAD-325E-121 TTRAD-325E-161 TTRAD-325E-201 TTRAD-325E-241 TTRAD-325E-281 TTRAD-450E-181 TTRAD-450E-241 TTRAD-450E-301 TTRAD-450E-361
|
殼轉動機型：
TTRAD-7E-82 TTRAD-7E-102 TTRAD-7E-120 TTRAD-25E-82 TTRAD-25E-102 TTRAD-25E-122 TTRAD-25E-160 TTRAD-45E-78 TTRAD-45E-123 TTRAD-45E-180 TTRAD-45E-240 TTRAD-135E-102 TTRAD-135E-122 TTRAD-135E-160 TTRAD-135E-200 TTRAD-165E-102 TTRAD-165E-120 TTRAD-165E-160 TTRAD-165E-200 TTRAD-165E-240 TTRAD-325E-120 TTRAD-325E-160 TTRAD-325E-200 TTRAD-325E-240 TTRAD-325E-280 TTRAD-450E-180 TTRAD-450E-240 TTRAD-450E-300 TTRAD-450E-360 |
|
*精度等級分為：標準背隙、精密背隙，如需采用殼傳動或除上述機型外的規格，請聯絡我們
TSUNTIEN滾柱減速機詳細描述
TSUNTIEN滾柱型減速機的原理：
1，高保持轉矩滾柱型減速機圓柱形的外滾柱裝在強韌的齒輪箱上。
2，機器人關節減速機圓柱形的內滾柱裝在精密的行星齒盤上。
3，當高轉矩滾柱減速機入力軸順時針方向回轉時，帶動偏心套也作順時針回轉。
4，透過滾柱型減速機滾珠軸承，行星齒盤作反時針的偏心運轉。
5，高保持轉矩減速機內滾柱將隨行星齒盤反時針的公轉。
6，在內滾柱將隨行星齒盤反時針公轉的同時，因滾柱減速機內外滾柱的嚙合傳遞，將使內外滾柱各繞其中心作順時針的自轉。
7，由于內外滾柱均可繞其中心自由轉動，所以機器人滾柱減速機這種傳動方式我們稱之為*的活齒傳動。
8，出力軸銷隨著行星齒盤的推移，將以反時針的方向作公轉。 與機器人關節減速機出力軸銷連結的出力軸也會作反時針的方向的旋轉。
9，當滾柱型減速機入力軸回轉一圈時，內滾柱將以反方向旋轉過一個齒。所以，內滾柱的齒數，也就等于減速比。
生產機能：
村田精密有限公司擁有1000平米廠房，持續增加的CNC車、銑床，三班人馬的組立生產線，以及兩班制的車、銑床機臺人員，另擁有大量的協力廠商，可隨時應對大量的訂單來確保品質及產品的交期。
制程&檢測：
高轉矩滾柱型減速機所有進料的素材都是經過許多儀器檢測材質，確保材質正確無誤后才進入加工階段，加工完每個零件都是由三次元檢測儀*檢測保證所有零件都在公差范圍，才會進入組裝線進行組裝，當每臺機器人關節滾柱減速機組裝完成時，將進入出貨檢測，出貨檢測包含噪音、溫度、震動，平面偏擺以及平面跳動等多項檢測，當所有檢測項目都在標準值內才會進行包裝出貨，保障產品的品質。
TSUNTIEN研發由來：
因應現代自動化產業機械手臂的趨勢，TSUNTIEN滾柱型減速機由中大較重的減速機機身，研發進化至薄小型較輕的減速機機身，使機械手臂能更節省空間，也輕量化了機械手臂的機身重量，同時也減少了慣性過大的問題。然而TSUNTIEN滾柱減速機也特別研發提供變位機以及刀塔完善的減速機，簡單而緊固的安裝，直結的輸出，精確的定位。
中國臺灣TSUNTIEN滾柱型減速機分為五大系列：
一、一段式滾柱型減速機TTRA-E系列（全滾柱型）
二、二段式高保持轉矩滾柱減速機TTRAD-E系列（行星齒+滾柱，高保持力矩）
三、機械手臂滾柱減速機TTRV-E系列（外形尺寸、性能與帝人RV減速機相似95%以上）
四、中空型高轉矩滾柱減速機TTRV-C系列（外形尺寸、性能與帝人RV減速機相似95%以上）
五、中空型機器人關節滾柱減速機TTRD-C系列（機械手臂*軸中空穿線應用）
1，一段式高轉矩滾柱減速機TTRA-E系列
TTRA-7E，TTRA-25E，TTRA-45E，TTRA-135E，TTRA-165E，TTRA-325E，TTRA-450E（減速比從40～60比）
2，二段式高保持轉矩滾柱減速機TTRAD-E系列
TTRAD-7E，TTRAD-25E，TTRAD-45E，TTRAD-135E，TTRAD-165E，TTRAD-325E，TTRAD-450E（減速比從82～361比）
3，機械手臂滾柱減速機TTRV-E系列
TTRV-20E，TTRV-40E，TTRV-80E，TTRV-110E，TTRV-160E，TTRV-320E，TTRV-450E（減速比從82～301比）
4，中空型機器人滾柱減速機TTRV-C系列
TTRV-30C，TTRV-50C，TTRV-105C，TTRV-200C，TTRV-320C，TTRV-500C（減速比=滾柱輪速比X大齒盤速比）
5，中空型機器人關節滾柱減速機TTRD-C系列
TTRD-30C，TTRD-50C，TTRD-105C，TTRD-200C，TTRD-320C，TTRD-500C（減速比從64.38～219比）
TSUNTIEN滾柱型減速機與齒輪減速機的差異：
★ 機器人滾柱型減速機采用多齒嚙合承載的功率分散技術，能大幅提高沖擊負載的能力。
☆ 傳統的正齒輪或螺旋齒輪全部得過負載沖擊，只由一或二個齒分擔。
★ 高轉矩滾柱減速機內外輪齒是以滑動中帶*的滾動來接觸，傳動效率特別高。
☆ 傳統的齒輪傳動結構會因磨損或齒輪干涉而造成轉矩傳遞不順暢。
TSUNTIEN滾柱減速機應用案例：
低背隙高保持力矩TSUNTIEN滾柱型減速機廣泛應用于：變位機、翻轉機、自動彎管設備、自動貼標印刷機、工具機第四軸與第五軸、沖壓機械手、機器人底部軸、碼垛機器人、搬運機器人、蜘蛛型機器人、并聯機器人、焊接機器人與輔機、六軸機器人等，主要用于旋轉軸、關節臂，需要高精密定位高負載的場合。
