詳細介紹

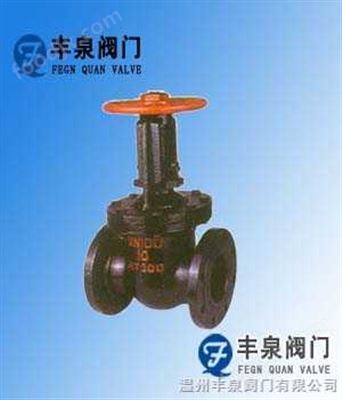

Z41T明桿楔式鑄鐵閘閥
明桿楔式閘閥的用途
1.明桿楔式閘閥為明桿楔式閘板結構。它適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道，但不適用作調節流量之用。
2.本閘閥結構簡單、尺寸小、使用比較可靠。可廣泛安裝于石油、電力、供熱、建筑、城市給排水、醫藥、造紙、煉油、冶金、礦山等工業系統中使用。
主要性能規范
| 閥門型號 | Z41H-16（25） | Z42Y-16（25）P | Z41Y-16（25）R |
| 公稱壓力 | 1.6或2.5 | 1.6或2.5 | 1.6或2.5 |
| 公稱通徑 | 40-600 | 40-600 | 40-600 |
| 適用溫度 | ≤425 | ≤150 | ≤200 |
| 適用介質 | 汽油、蒸氣、水 | 硝酸類 | 醋酸類 |
碳鋼類閥門在各級溫度下的zui大工作壓力（參考）：
| 公稱壓力 | 1.6 | 2.5 | ||
| 試驗壓力 | 強度 | 2.4 | 3.75 | |
| 密封（液） | 1.76 | 2.75 | ||
| 低壓密封（氣） | 0.6 | 0.6 | ||
| 介質工作溫度 | 至200 | zui大允許工作壓 | 1.57 | 2.45 |
| 250 | 1.37 | 2.16 | ||
| 300 | 1.23 | 1.96 | ||
| 350 | 1.08 | 1.76 | ||
| 400 | 0.98 | 1.57 | ||
| 425 | 0.88 | 1.37 | ||
主要零部件材料
閥體、閥蓋 閥桿
名稱 材料 炭鋼、鉻鎳鈦鋼、鉻鎳鉬鈦鋼 閥座 碳鋼、不銹鋼、不銹鋼+硬質合金 閘板 碳鋼、不銹鋼、硬質合金、合金鋼 鉻不銹鋼、合金鋼、不銹鋼 墊片 不銹鋼+柔性石墨 支架 銅合金 閥桿螺母 可鍛鑄鐵、球墨鑄鐵 手輪 碳鋼 填料 柔性石墨
主要外形連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| HA | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| HC | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1031 | 1117 | 1655 | 1805 |
楔式閘閥的結構特點和作用原理
1.楔式閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因此流動阻力較小。
2.啟閉時閘板運動方向與介質流動方向相垂直，因而啟閉較為省力。
3.介質流動方向不受限制，可以兩側任意方向流過，均能達到充通或截?cái)嗟哪康?。便于安裝，適用于介質的流動方向可能改變的管路中。
4.明桿楔式閘閥的傳動螺紋在閥體外部，便于潤滑和不受流體腐蝕。因此可根據閥桿的運動方向和位置直觀地判斷閥所處的啟閉位置，不致因誤操而造成運行事故。
5.本系列閘閥除配手動裝置外，尚可配氣動裝置或電動裝置構成手動閘閥、氣動閘閥和電動閘閥三大類系列產品。
