1、燈管壞了，如果此時工作臺上的風扇正常工作，就是燈管不亮，可能是燈管壞了。
換取燈管的方法：a)將工作臺后蓋板上的固定螺絲擰下，取下后蓋板。
b)將工作臺內的燈盤固定支架上的螺絲擰下來。
c)將燈盤翻過來，將燈管旋轉90度，燈腳的豁口向上，取下燈管。
d)將合格的燈管安裝到燈腳上，旋轉將兩邊燈腳上的豁口轉向內側。
f)將燈盤支架和工作臺后蓋板分別固定好。
2、工作臺連接的電源線斷了，如果換一根電源線，工作臺可以正常工作，燈管也正常工作，說明是工作臺的電源線出了問題。
3、工作臺上的保險管燒了：如果電源線沒有問題，風扇也不工作，可能是工作臺電源插座處的保險管燒壞了，可以通過更換一個好的保險管來解決。
（二）頂燈和側燈的故障排除方法與工作臺的故障排除方法相同。
（三）門控開關的故障排除：如果長期用力快速的將儀器前門關閉，
可能會導致門控開關被過度擠壓，造成門控開關失去門控作用，導致
關閉門后，工作臺不亮。此時可以用手將門控開關向外掰一下，或?qū)?br>門控開關的固定螺絲擰下來，重新固定一下。如果還不好用，建議換
一個新的門控開關。
（四）云臺故障：如果電動鏡頭的三個參數調節不動，并且9針數據
線連接正確，操作一切正常，此時可能是由云臺部分故障引起。
1、通電后云臺工作指示燈不亮，可能云臺已經壞了，需要換一個合
格的云臺，將云臺上的四個固定柱上的螺絲擰下來，重新?lián)Q一個合格
的就可以了。
2、云臺上的通訊線故障：如果通電后云臺上的工作指示燈正常，但電動鏡頭的三個參數仍然調不動，可能是通訊線有斷線，或連接位置不正確。或接觸不實。建議將通訊線進行通斷測量，如果沒有斷線將通訊線重新連接一下。如果有斷線，就需要換一根新的通訊線。
3、如果通訊線沒有問題，電動鏡頭三個參數仍然調節不動，可能是供電電壓不足，可以采用將鏡頭三個參數中的一個線和地線同時觸及云臺上的12V電壓處（打開儀器，云臺處于工作狀態時），如果此時，鏡頭中的某一參數發生變化，說明云臺供電不足。可以將儀器與一個穩壓電源連接，也可以換一個大一點電壓的云臺。
4、如果排除上述1、2、3后，電動鏡頭的三個參數仍然調節不動，可能是因?yàn)殓R頭調節線中有斷線，可以采用將鏡頭三個參數中的一個線和地線同時觸及云臺上的12V電壓處（打開儀器，云臺處于工作狀態時），如果此時，鏡頭中的某一參數發生變化，說明電動鏡頭的調節線中沒有斷線。反之，就是有斷線，如果線斷了，就要重新進行焊接。
（五）采集卡故障：
1、采集卡使用前必須將采集卡用固定螺釘固定在PCI插槽上，否則可能在安裝過程中電腦系統不能發現新硬件安裝向?qū)?。建議正確安裝采集卡，并將其固定牢固。
2、在采集圖像時，出現采集軟件無法激活，（屬性列表中出現：
）
也可能是因?yàn)椴杉ǔ霈F(xiàn)松動或壞了造成的。建議重新安裝采集卡和
采集軟件驅動，如仍無法激活，可能是因?yàn)椴杉▔牧恕＝ㄗh換一個
采集卡。
3、采集卡視頻頭芯被拔出，建議將采集卡寄回廠家做以下維修。
二、圖像調節故障（一）檢測圖象時BIO-CAPT視頻窗口出現黑屏，檢測不到圖象有以下幾個原因：
1、檢測圖象時BIO-CAPT視頻窗口出現黑屏，檢測不到圖象有以下幾個原因：
1.1如果BIO-CAPT軟件未被激活，也就是采集軟件屬性列表出現：
可能原因：
1.1.1采集軟件驅動破損。建議重新進行手動安裝采集軟件的驅動。
1.1.2采集卡未插好或沒插。重新安裝一下采集卡，并且將采集卡固定好。
2、如果BIO-CAPT軟件被激活了，可是仍出現黑屏，原因分以下幾點：
2.1操作類引起：
2.1.1鏡頭蓋沒擰下來。
2.1.2工作臺的電源線沒插好。
2.1.3儀器開關是否打開，并且與供電電源正確連接了。
2.1.4工作臺的開關是否打開，并且工作臺已經亮了。
2.1.5視頻接頭沒插好。（包括與電腦和儀器都要連接好）
2.1.6 九針數據線沒有連接或連接不實。
2.1.7采集狀態處于停止采集狀態。
2.1.8操作有問題，模式不正確。建議切換到模式一試一下。
2.1.9觸屏上的設置時間未設定，或設置運行時間已到達，鎖定模式下的燈沒亮。建議將觸屏上的時間重新設定一下，再點擊reset 就可以了。
2.1.10沒有將膠片放進去。
2.1.11鏡頭的光圈打的不合適，太黑了。
2.1.12屬性列表中的亮度打的太低了。
2.1.13膠片跑的比較暗。
2.1.14 BIO-CAPT采集軟件中的設置參數進行了不正確設置，可以通過點擊File下拉菜單中的回復默認設置來進行校正。
2.2其他原因引起的
2.2.1門控開關是否出現過度擠壓，不起作用了，造成關閉儀器門后，工作臺沒有亮。
2.2.2電腦上網可能中病毒所致，建議：
2.2.2.1及時殺毒。
2.2.2.2可以將視頻窗口中的第三行中的ALLOCATE MEMORY中的1000改為4000后重新啟動電腦。
2.2.3 CCD供電不足。
（二）檢測圖象時，屏幕會出現下半個區域不斷抖動。出現此現象的原因有以下幾點：
1、電源線、9針數據線、視頻線或其他線路有接觸不實的地方，造成這種現象發生。建議將線路重新連接一下。
2、制式設置不正確。建議將屬性列表中的制式切換一下。
3、供電電源不足。建議換一個穩壓電源。
（三）圖象在調焦過程中會出現電動鏡頭的某個參數不起作用的現象，出現此現象的原因：
1、供電電源對云臺的供電不足。建議換一個穩壓電源。
2、儀器上觸屏上的CAMERA鍵未打開造成云臺燈不亮，沒有動作。這種主要針對觸摸鍵儀器使用，建議將CAMERA點擊打開。
3、鏡頭調節線中的調節線與云臺之間的連接不實或沒有連接，或者連接位置錯誤。
4、云臺已壞，需更換云臺。
5、鏡頭上的調節線的焊接處未焊接好，或是焊接位置破損。重新焊接即可解決。
6、鏡頭上連接的9針頭上的線在焊接過程中絕緣未做好。重新做一下絕緣。
7、鏡頭調節線中有斷線。建議將鏡頭上的斷的調節線重新焊接一下。
8、如果懷疑是鏡頭上的線有斷線時，可以采用將鏡頭三個參數中的一個線和地線同時觸及云臺上的12V電壓處（打開儀器，云臺處于工作狀態時），如果此時，鏡頭中的某一參數發生變化，說明鏡頭的調節線中沒有斷線。
（四）如果調節鏡頭三個參數卻聽不到的動作聲音，有以下幾點原因：
1、9針數據線斷了，換一根9針數據線。
2、9針數據線沒有連接或連接不實。建議重新連接一下9針數據線。
3、供電電源對云臺的供電不足。建議換一個穩壓電源。
4、電腦的系統問題。（COM1端口問題）
三、其他故障1、打開視頻窗口后點擊連續采集后，出現Mode錯誤報告，可能的原因：
1）使用過程中將軟件中的參數進行了錯誤設置。點擊回復默認設置可以進行處理。
2）可能是采集軟件的驅動在安裝過程中出現了錯誤安裝，建議用戶一定要進行手動安裝采集軟件驅動。
2、采集圖像不清楚，出現透明簾狀現象。可能的原因：
1）可能將設置的參數進行了錯誤設置。建議回復File中默認設置。
2）采集軟件的驅動出現了問題，建議重新安裝軟件驅動。
3）采集卡是否松動，或正常使用。建議將采集卡重新裝一下。
3、近攝鏡沒有安裝，圖像調節不清楚。
4、濾色片沒有安裝，會在采集視頻窗口中顯示工作臺的燈管。這是因?yàn)闆]有濾色片的原因。

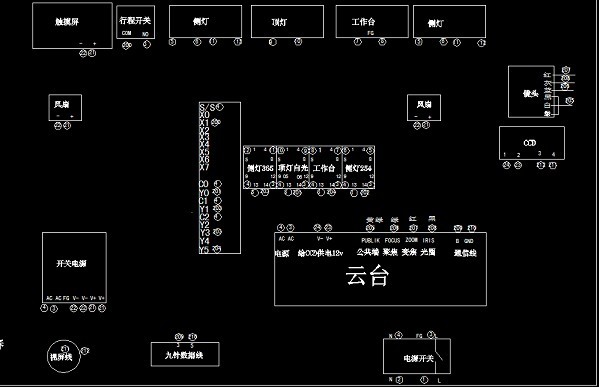

四、電氣電路圖
會員1.png)
