閱讀：5發布時間：2025-7-17
超聲波清洗機原理包括超聲波清洗原理和超聲波清洗機工作原理。超聲波清洗設備主要有：超聲波發生器、清洗水槽和粘在水槽底部的超聲波換能器。超聲波清洗機原理主要是通過換能器，將功率超聲頻源的聲能轉換成機械振動，通過清洗槽壁將超聲波輻射到槽子中的清洗液。由于受到超聲波的輻射，使槽內液體中的微氣泡能夠在聲波的作用下從而保持振動。破壞污物與清洗件表面的吸附，引起污物層的疲勞破壞而被駁離，氣體型氣泡的振動對固體表面進行擦洗。

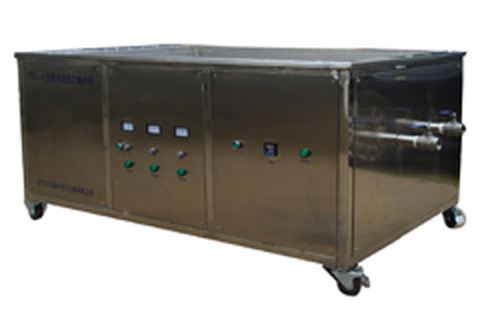

超聲波清洗機圖片
超聲波清洗機如何工作的原理及知識。超聲波是頻率高于20000赫茲的聲波，它方向性好，穿透能力強，易于獲得較集中的聲能，在水中傳播距離遠，可用于測距、測速、清洗、焊接、碎石、殺菌消毒等。在醫學、軍事、工業、農業上有很多的應用。超聲波因其頻率下限大約等于人的聽覺上限而得名。超聲波清洗機原理主要是通過換能器，將功率超聲頻源的聲能轉換成機械振動，通過清洗槽壁將超聲波輻射到槽子中的清洗液。由于受到超聲波的輻射，使槽內液體中的微氣泡能夠在聲波的作用下從而保持振動。
當聲壓或者聲強受到壓力到達一定程度時候，氣泡就會迅速膨脹，然后又突然閉合。在這段過程中，氣泡閉合的瞬間產生沖擊波，使氣泡周?chē)a(chǎn)生1012-1013pa的壓力及局調溫，這種超聲波空化所產生的巨大壓力能破壞不溶性污物而使他們分化于溶液中，蒸汽型空化對污垢的直接反復沖擊。
一方面破壞污物與清洗件表面的吸附，另一方面能引起污物層的疲勞破壞而被駁離，氣體型氣泡的振動對固體表面進行擦洗，污層一旦有縫可鉆，氣泡立即“鉆入"振動使污層脫落，由于空化作用，兩種液體在界面迅速分散而乳化，當固體粒子被油污裹著而粘附在清洗件表面時，油被乳化、固體粒子自行脫落，超聲在清洗液中傳播時會產生正負交變的聲壓，形成射流，沖擊清洗件，同時由于非線性效應會產生聲流和微聲流，而超聲空化在固體和液體界面會產生高速的微射流，所有這些作用，能夠破壞污物，除去或削弱邊界污層，增加攪拌、擴散作用，加速可溶性污物的溶解，強化化學清洗劑的清洗作用。由此可見，凡是液體能浸到且聲場存在的地方都有清洗作用，其特點適用于表面形狀非常復雜的零件的清洗。尤其是采用這一技術后，可減少化學溶劑的用量，從而大大降低環境污染。
第二超聲波在液體中傳播，使液體與清洗槽在超聲波頻率下一起振動，液體與清洗槽振動時有自己固有頻率，這種振動頻率是聲波頻率，所以人們就聽到嗡嗡聲。
另外，在超聲波清洗過程中，肉眼能看見的泡并不是真空核群泡，而是空氣氣泡，它對空化作用產生抑制作用降低清洗效率。只有液體中的空氣氣泡被拖走，空化作用的真空核群泡才能達到效果。

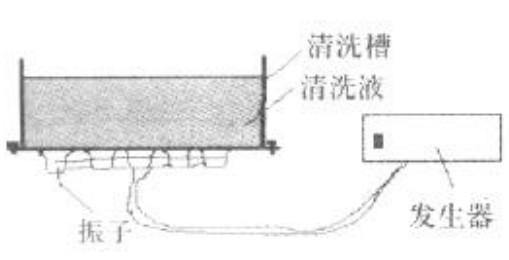

超聲波清洗機原理圖
超聲波清洗機空化效應？
在液體中傳播的超聲波能對物體表面的污物進行清洗，其原理可用“空化"現象來解釋：超聲波振動在液體中傳播的音波壓強達到一個大氣壓時，其功率密度為0.35w/cm2，這時超聲波的音波壓強峰值就可達到真空或負壓，但實際上無負壓存在，因此在液體中產生一個很大的力，將液體分子拉裂成空洞一空化核。此空洞非常接近真空，它在超聲波壓強反向達到時破裂，由于破裂而產生的強烈沖擊將物體表面的污物撞擊下來。這種由無數細小的空化氣泡破裂而產生的沖擊波現象稱為“空化"現象。
下面本文就科強KQ系列超聲波清洗機設備工作原理和超聲波清洗應用原理分別加以說明：
科強KQ系列超聲波清洗機工作原理
1 、電源電路由開關等動力元件組成，將動力電分配到整流電路和控制信號電路。
2、整流電路采用進口優質整流橋，將交流電轉變?yōu)橹绷麟姟?/p>
3、控制信號電路由集成電路產生高頻控制信號。
4、高頻振蕩由進口大功率模塊和功放電路組成，在振蕩回路中產生高頻振蕩交變電流。
5、匹配部分由電感和輸出變壓器組成，用于抵消超聲波換能器中的電抗分量，使其工作在頻率。
6、超聲波換能器由進口特種粘合劑粘接在不銹鋼殼體上，將超聲頻電能轉換為超聲頻機械能。

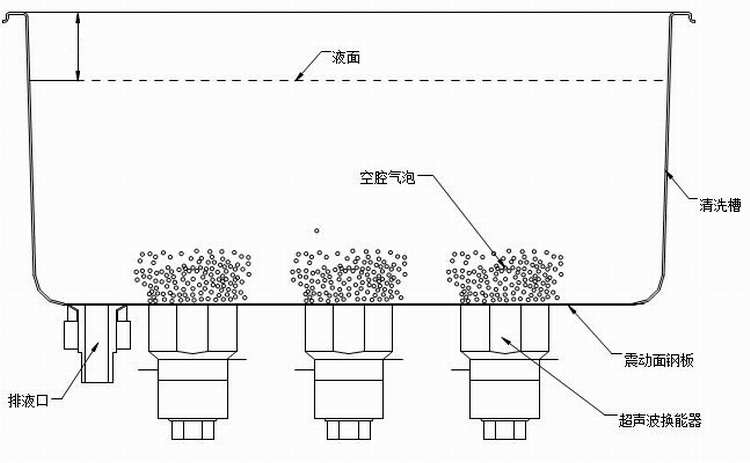

超聲波清洗機工作原理圖
超聲波清洗原理
以上簡單說明了超聲波清洗機工作原理，下面本文就說一下超聲波清洗過程中應用到的原理。人們一般意義上說的超聲波清洗機原理常指這個原理：一般理論認為,超聲波清洗通過超聲空化效應實現，其中還伴隨著一些其它效應如加速度效應，直流進水效應和機械效應等。
超聲波發生器提供給超聲波換能器一定頻率的電磁振蕩能量,換能器在超聲波發生器的激勵下發生共振,將電磁振動信號轉化為換能器的超聲振動,進而推動與其機械振動系統相連接的水介質振動,向水中輻射超聲波.當聲壓或者聲強受到壓力到達一定程度時候，氣泡就會迅速膨脹，然后又突然閉合。在這段過程中，氣泡閉合的瞬間產生沖擊波，使氣泡周?chē)a(chǎn)生1012-1013pa的壓力及局調溫，這種超聲波空化所產生的巨大壓力能破壞不溶性污物而使他們分化于溶液中。空化對污垢的直接反復沖擊，一方面破壞污物與清洗件表面的吸附，另一方面能引起污物層的疲勞破壞而被駁離，氣體型氣泡的振動對固體表面進行擦洗，污層一旦有縫可鉆，氣泡立即“鉆入"振動使污層脫落，由于空化作用，兩種液體在界面迅速分散而乳化，當固體粒子被油污裹著而粘附在清洗件表面時，油被乳化、固體粒子自行脫落，超聲在清洗液中傳播時會產生正負交變的聲壓，形成射流，沖擊清洗件，同時由于非線性效應會產生聲流和微聲流，而超聲空化在固體和液體界面會產生高速的微射流，所有這些作用，能夠破壞污物，除去或削弱邊界污層，增加攪拌、擴散作用，加速可溶性污物的溶解，強化化學清洗劑的清洗作用。
超聲波清洗主要作用原理是物理作用原理，即前面所說的空化作用，另外清洗過程中還有一些見解效應如直流進水和加速度效應，下面本文就對這兩個效應作簡單說明：直進流作用:超聲波在液體中沿聲的傳播方向產生流動的現象稱為直進流。聲波強度在0.5W/cm2時，肉眼能看到直進流，垂直于振動面產生流動，流速約為10cm/s。通過此直進流使被清洗物表面的微油污垢被攪拌，污垢表面的清洗液也產生對流，溶解污物的溶解液與新液混合，使溶解速度加快，對污物的搬運起著很大的作用。加速度:液體粒子推動產生的加速度。對于頻率較高的超聲波清洗機，空化作用就很不顯著了，這時的清洗主要靠液體粒子超聲作用下的加速度撞擊粒子對污物進行超精密清洗。
超聲波清洗效果影響因素
超聲波清洗作用過程中有幾個影響清洗效果的主要因素，包括超聲波功率密度:功率密度根據不同清洗工藝不同，并非越大或越小越好，詳細情況可致電濟寧科強超聲；超聲波頻率:頻率越低,空化越好,頻率越高,折反射效果越好。對于簡單表面宜采用低頻，對于復雜表面及深孔盲孔宜采用高頻。 (20KHz/28KHz/40KHz/80KHz/0.8MHz) 一般實驗室常用40KHz，工業上多用20KHz/28KHz；清洗溫度:超聲波在40℃~50℃時空化。溫度越高，越有利于污物分解，但當溫度達到70℃~80℃以后，便影響超聲波發揮作用，降低清洗效果； 清洗時間:清洗時間根據清洗工件不同而不同，應根據具體清洗工藝和實際清洗經驗而定，一般比常規清洗能縮短一半時間；清洗溶液和溶劑:一半常用水基清洗溶液和容劑，一些特殊行業根據清洗工藝選擇清洗溶液和容劑。
