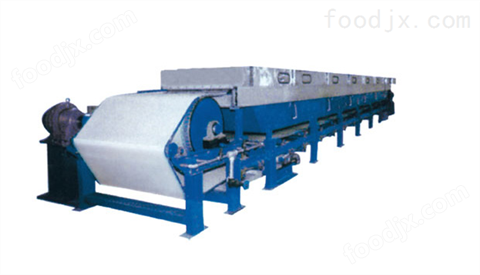

螺旋網帶洗漿機
是制漿造紙廠粗漿洗滌及黑液提取的主要設備之一，是在保留帶式洗漿機上漿容易、操作簡便、可靠、設備及土建投資低等優點的基礎上，同時針對膠帶式洗漿機開孔率低、泡、冒、滴、漏嚴重，更換膠帶費工，費時的缺點而開發出的一種新型洗滌及提取黑液設備。
主要優點
1 、適應于各種漿料洗滌，漿料上網容易，上漿濃度高，厚薄均勻，宜于調整漿層厚度，操作方便，調節靈活。
2 、過濾部分由濾網和支承網兩部分組成。支承網采用螺旋聚脂網帶，開孔率大于 60 % ，因其負壓源為高壓離心風機抽吸，故整機可根據工藝布置情況采用單層或雙層形式布置，大大減少土建投資，由于支承網和過濾網均為有端網，安裝、維護、檢修方便。
3 、支承網和濾網均有氣動調偏或手動校正裝置，保證兩網在允許的范圍內自動糾偏。
4 、漿料洗滌采用多段清水或多段遞流洗滌的方式在同一平面內一次完成，各段噴洗過濾界限分明，支承網下為膠輥支撐，減少輥網的相對磨擦。
5 、支承網在密封的箱體內運行，濾網兩邊采用上翻邊形式消除了漿料黑邊及黑液的泄漏，提高了漿料洗滌效率和黑液提取率。
6 、該機中部設有貯液槽，用以平衡各種液位差。同時設備結構緊湊，占地面積小，減少了附屬設備槽罐的投資。
7 、開停機方便，設有流漿箱氣動回流閘板，主機停車漿料回流，手動閘板調節漿層厚度等機構。
8 、整機漿料換洗箱體為密封結構，避免漿液換洗過程中蒸汽蒸發而引起的操作環境蒸汽彌漫而可視度降低
規格參數
型號 參數 名稱 | LW×18 | LW×30 | LW×40 |
有效過濾面積（㎡） | 18 | 30 | 40 |
過濾面積尺寸 | 13.6 ×1.32 | 13.6 ×2.2 | 13.6 ×3 |
支承帶規格（長×寬m） | 32.5×1.40 | 32.5×2.28 | 32.5×3.08 |
濾網規格（長×寬m） | 34×1.45 | 34×2.33 | 34×3.13 |
進漿濃度% | 2-3 | 2-3 | 2-3 |
出漿濃度% | 12 | 12 | 12 |
生產能力（T/D） | 30 | 40 | 50 |
逆洗段數 | 4-5 | 4-5 | 4-5 |
洗滌溫度（℃） | 60-80 | 60-80 | 60-80 |
稀釋因子 | 2-3 | 2-3 | 2-3 |
黑液提取率（%） | ≧85 | ≧85 | ≧85 |
網上負壓（mmH2o） | 450 | 450 | 450 |
風機風壓 | 15102 | 15387 | 15298 |
風機流量 | 6594 | 8133 | 9672 |
風機動力 | Y225m-2/45 | Y225m-2/45 | Y225m-2/45 |
主機動力 | 18.5 | 30 | 37 |
配用減速機 | XL-10-59 | YT-250-90-29 | Y-250-80-33 |
主機軌距 | 1720 | 2920 | 3380 |
風機型號 | 9-19-8D-1 | 9-19-8D-2 | 9-19-8D-3 |
機構尺寸 | 16.8×3×2.07 | 16.8×3.9×2.07 | 16.8×4.66×2.07 |
設備重量（T） | 15 | 20 | 28 |
